Vi har slutfört en installation av laddbox med lastbalansering i en villa i Solsidan, Saltsjöbaden. Uppdraget omfattade ny matning från huvudelcentralen till garageuppställning vid infarten, montage av laddbox på yttervägg och integrering av dynamisk lastbalansering anpassad till fastighetens huvudsäkringar på 20 A. Vi gjorde även genomföringar i yttervägg, skyddad kabeldragning samt kompletteringar i centralen för att uppfylla gällande elinstallationsregler.

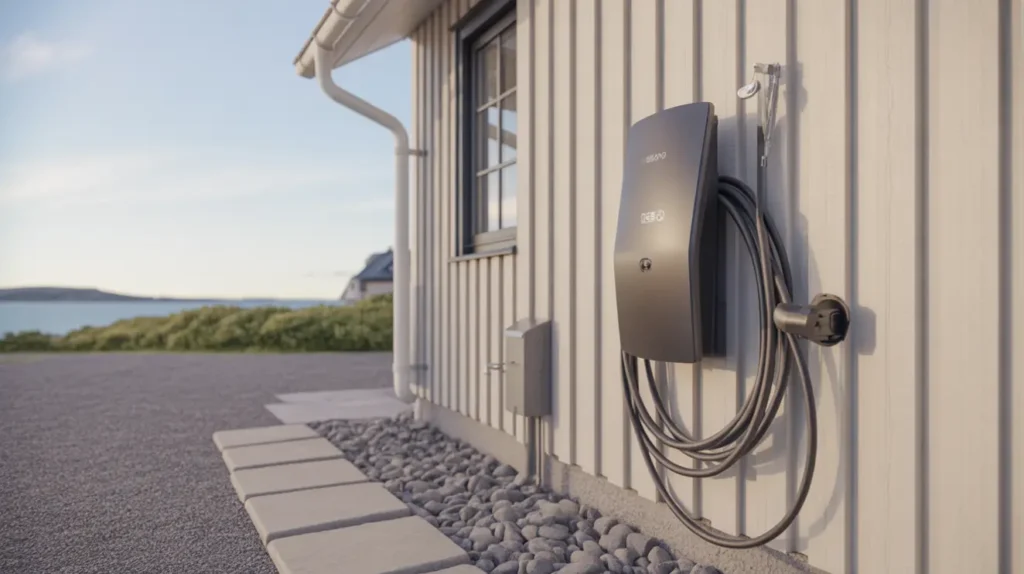

Arbetet inleddes med en förbesiktning där vi verifierade systemtyp och jordning, samt gick igenom belastningsbild och tänkt parkeringsläge. Kabelvägen planerades för minsta möjliga synlighet och god åtkomlighet för service. Vi drog en halogenfri installationskabel 5G6 mm² från centralen cirka 16 meter till montageplatsen, i VP-rör inomhus och UV-beständigt rör utvändigt. Genomföringar borrades med lutning utåt och tätades med brand- och vädertålig fogmassa. Laddboxen monterades på 1,3 meters höjd för bra kabelavlastning och räckvidd mot bilens ladduttag. I elcentralen upprättades en ny trefasgrupp med dvärgbrytare karakteristik C och jordfelsbrytare typ A 30 mA. Vi kontrollerade att laddboxen har inbyggt DC-felsskydd, i annat fall hade separat skydd installerats. Då centralen saknade skydd mot överspänningar installerades ett typ 2 överspänningsskydd. Alla ledarändar märktes och gruppförteckningen uppdaterades.
För lastbalanseringen monterades strömtransformatorer på samtliga inkommande faser i huvudelcentralen och en energimätare kopplades via skärmad kommunikationskabel till styrmodulen. Systemet konfigurerades efter fastighetens huvudsäkring, och vi testade funktion genom att belasta huset med spis och tvätt samtidigt som bilen laddade. Mätprotokoll togs fram med isolationsprov 500 V, kontinuitet i skyddsledare, kortslutningsström och impedans i gruppen, samt utlösningstest av jordfelsbrytaren. Under provdrift reglerade laddströmmen mellan 6 och 16 A beroende på övrig last, utan att säkringarna påverkades. Du fick genomgång av start och stopp, tidsstyrning och hur lastbalanseringen prioriterar vid hög belastning.
Om du planerar installation av laddbox med lastbalansering i Solsidan eller övriga Saltsjöbaden, kontakta oss så hittar vi en lösning som passar din anläggning.
