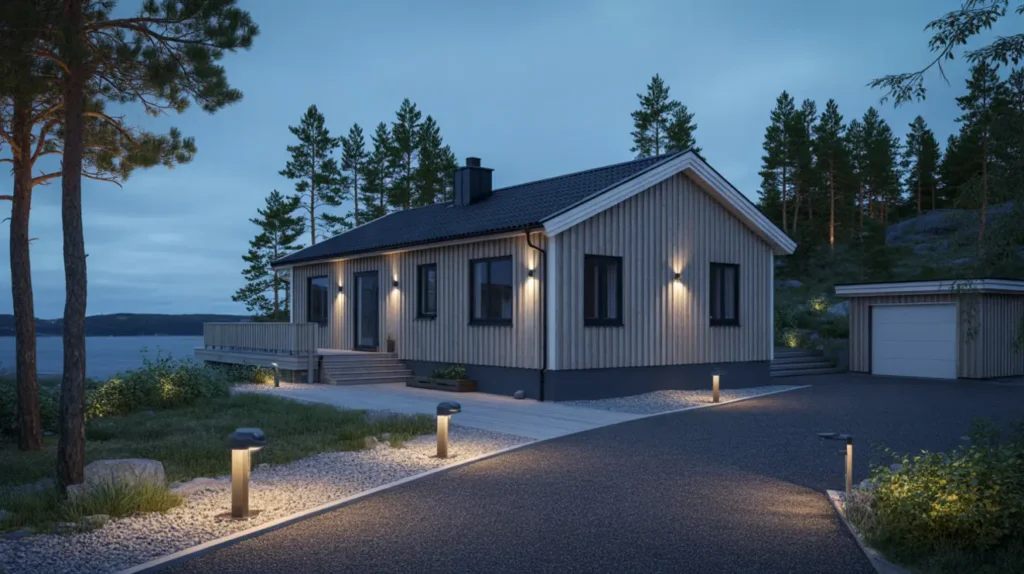

På en villatomt i Solsidan i Saltsjöbaden har vi installerat utebelysning styrd av skymningsrelä för att ge trygg gångbelysning och markerad fasad utan manuell tändning. Uppdraget omfattade planering av ljuspunkter längs gångar och rabatter, diskreta fasadarmaturer samt ett styrsystem med skymningsrelä. Vi hanterade hela kedjan från inmätning och kabeldragning till montage, inkoppling i elcentral och dokumentation.
Arbetet inleddes med platsbesök där vi gick igenom dina önskemål, kontrollerade befintlig elcentral och mätte ut kabelstråk. Vi valde energieffektiva LED-armaturer i varmvit ton för god orientering utan bländning. Armaturerna har minst IP65 för utsatta lägen och monterades med syrafasta A4-skruv. Skymningsreläet placerades på nordostfasad under takutsprång för att undvika direkt solljus och påverkan från närliggande armaturer, och ställdes in med tidsfördröjning för att undvika fladdrande vid skymning.
Kablaget lades i mark med N1XV 3G2,5, 35 cm djup i gräsyta och 50 cm under uppfart. Vi använde sandbädd och markeringsband samt skyddsrör vid passager under gångar och infarter. På fasad drogs EQLQ 3G1,5 i UV-beständigt flexrör till respektive armatur. Kopplingsdosor med minst IP65 och dragavlastning monterades i skyddade lägen, och alla skarvar utfördes med godkända snabbkopplingar avsedda för utomhusbruk. Metallarmaturer skyddsjordades och droppögla ordnades vid samtliga nedgångar för att leda bort vatten. Markarbete och återställning skedde etappvis, plattor lyftes varsamt och återlades i stenmjöl, gräsyta återfylldes och såddes.
I elcentralen skapades en egen grupp med 10 A dvärgbrytare och 30 mA jordfelsbrytarskydd. Vi genomförde isolationsmätning, kontroll av skyddsledaranslutningar och mätning av jordfels- och kortslutningsvillkor enligt gällande krav. Skymningsreläet funktionsprovades med både simulerat ljus och naturlig kvällsskymning, och vi justerade inslagspunkten för jämn tändning. Slutligen finjusterades armaturernas riktning för att minimera spilljus mot grannar, och du fick relationsritning, uppdaterad gruppförteckning och en enkel driftinstruktion för reläets inställning vid säsongsskifte.
Hör gärna av dig om du vill planera utebelysning med skymningsrelä i Solsidan eller övriga Saltsjöbaden på ett sätt som passar just din tomt.
